01, Systemprogrammering og drift i AFP-processen
Programmeringen og betjeningen af Automated Fiber Placement (AFP)-systemet er en kompleks opgave, der kræver detaljeret viden om både den involverede software og hardware. Dette afsnit dykker ned i de vigtigste trin i programmering af et AFP-system, vigtige operationelle overvejelser at huske på, og diskuterer nogle almindelige problemer og løsninger, der støder på i AFP-programmering og drift.

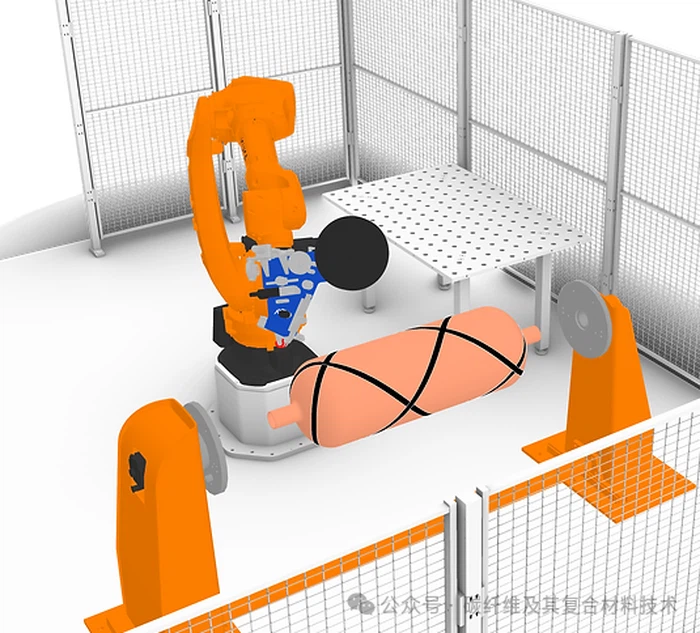

1.1, Programmeringstrin
Programmering af et AFP-system involverer flere nøgletrin, der sigter mod at optimere fiberplaceringsprocessen for den specifikke del, der fremstilles. Disse trin omfatter planlægning, simulering og generering af numeriske kontrolkoder (NC), som tilsammen udgør rygraden i AFP-programmering.
Planlægning: Det første trin er at planlægge layup-strategien i detaljer baseret på deldesign og materialekrav. Dette inkluderer at bestemme retningen af fibrene på fremstillingsoverfladen, rækkefølgen af layup og den specifikke vej. På dette stadium overvejes faktorer som materialetype, tykkelse og de mekaniske egenskaber, der kræves for den sidste del.
Simulering: Når planlægningen er færdig, er næste trin at simulere oplægningsprocessen ved hjælp af specialiseret software. Denne simulering hjælper med at identificere eventuelle potentielle problemer med layup-strategien, såsom huller, overlapninger eller områder, hvor fiberorienteringen muligvis ikke opfylder designspecifikationerne. Simuleringsværktøjer kan også forudsige potentielle problemområder i værktøjsstien, der kan føre til defekter eller ineffektivitet under layup-processen.
Generering af NC-kode: Når layup-strategien er blevet optimeret og valideret gennem simulering, er næste trin at generere NC-koden, der styrer AFP-maskinen. Denne kode instruerer maskinen om, hvor fibrene skal placeres på værktøjsoverfladen, herunder retning, hastighed og placeringsrækkefølge. Den genererede NC-kode uploades derefter til AFP-systemet til udførelse.
1.2, Driftsforholdsregler
Materialeopsætning: Inden oplægningsprocessen påbegyndes, skal materialerne forberedes korrekt og indlæses i AFP-maskinen. Dette indebærer at sikre, at fiberspolerne er korrekt placeret, og at der ikke er nogen vridning eller sammenfiltring af materialet, når det passerer gennem maskinen. Korrekt spænding af slæbet er også afgørende for at forhindre enhver deformation under oplægningsprocessen.
Procesovervågning og kvalitetskontrol: Kontinuerlig overvågning af layup-processen er afgørende for at sikre, at AFP-systemet udfører NC-koden korrekt. Avancerede AFP-systemer er udstyret med sensorer og kameraer, der kan registrere eventuelle afvigelser i realtid, hvilket giver mulighed for øjeblikkelig korrektion. Kvalitetskontrolforanstaltninger såsom ultralydsinspektion kan integreres i processen for at detektere eventuelle defekter eller anomalier i de udlagte kompositmaterialelag.
1.3, Problemer og løsninger i AFP programmering og drift
Materiale rynker og huller: Et af de almindelige problemer i AFP er materiale rynker eller dannelsen af huller under layup processen, hvilket kan påvirke den strukturelle integritet af delen. Løsning: Disse kan løses ved omhyggeligt at planlægge layup-stien og optimere spændingen og trykket påført af AFP-hovedet. Avancerede simuleringsværktøjer kan forudsige disse problemer før den faktiske produktion, hvilket gør det muligt at foretage justeringer på programmeringsstadiet.
Komplekse geometrier: Fremstilling af dele med komplekse geometriske former kan udgøre betydelige programmeringsudfordringer, især med hensyn til at opretholde ensartet fiberorientering og komprimering. Løsning: For at overvinde dette kan softwarealgoritmer, der er specielt designet til at generere værktøjsstier til komplekse former, bruges. Disse algoritmer kan automatisk justere layup-strategien for at imødekomme udfordrende geometrier, hvilket sikrer nøjagtig placering af fibre i henhold til designspecifikationer.
Integration med eksisterende fremstillingsprocesser: Det kan være udfordrende at integrere AFP-systemet i eksisterende produktionsarbejdsgange, især på fabrikker, der er vant til traditionelle fremstillingsmetoder for kompositmaterialer. Løsning: Succesfuld integration kræver en omfattende strategi, herunder træning af operatører, tilpasning af kvalitetskontrolprocesser for at imødekomme AFP og sikring af, at design- og produktionsholdene er tilpasset AFP-teknologiens muligheder og begrænsninger.
02, Sammenligning af AFP med andre fremstillingsprocesser
Automatic Fiber Placement (AFP) teknologi har redefineret landskabet for fremstilling af kompositmaterialer. Sammenlignet med traditionelle metoder som manuel layup og Automated Tape Laying (ATL), giver det betydelige fordele. At forstå disse sammenligninger kan give indsigt i, hvorfor AFP er blevet den foretrukne metode til kompositproduktion på tværs af forskellige industrier.
2.1 AFP vs. Manuel opsætning: Effektivitet, kvalitet og omkostninger
Effektivitet: AFP øger i høj grad effektiviteten af kompositmaterialefremstilling. Mens manuel oplægning er arbejdskrævende og tidskrævende, automatiserer AFP processen, hvilket reducerer den tid, der kræves for at producere kompositdele. AFP-maskiner kan arbejde kontinuerligt og nedlægge materialer hurtigere end manuelle metoder.
Planlægning: Det første trin er omhyggeligt at planlægge layup-strategien baseret på deldesign og materialekrav. Dette inkluderer at bestemme retningen af fibrene på behandlingsoverfladen, rækkefølgen og den specifikke vej for oplægningen. På dette stadium overvejes faktorer som materialetype, tykkelse og de ønskede mekaniske egenskaber for den endelige del.
Simulering: Når planlægningen er færdig, er næste trin at simulere oplægningsprocessen ved hjælp af specialiseret software. Denne simulering hjælper med at identificere eventuelle potentielle problemer med layup-strategien, såsom huller, overlapninger eller områder, hvor fiberorientering muligvis ikke opfylder designspecifikationerne. Simuleringsværktøjer kan også forudsige potentielle problemområder i værktøjsstien, der kan føre til defekter eller ineffektivitet under oplægningsprocessen.
NC-kodegenerering: Når layup-strategien er blevet optimeret og valideret gennem simulering, er næste trin at generere NC-kode (Numerical Control) for at styre AFP-maskinen. Denne kode instruerer maskinen om, hvor fibrene skal placeres på værktøjsoverfladen, herunder retningen, hastigheden og rækkefølgen af oplægningen. Den genererede NC-kode uploades derefter til AFP-systemet til udførelse.
2.2 Driftsforholdsregler Materialeopsætning:
Før du starter laglægningsprocessen, er det vigtigt at forberede materialerne korrekt og indlæse dem i AFP-maskinen. Dette indebærer at sikre, at fiberrullerne er placeret korrekt, og at materialerne ikke vrider sig eller filtres, mens de passerer gennem maskinen. Korrekt spænding af træk er også afgørende for at forhindre enhver deformation under laglægningsprocessen. Procesovervågning og kvalitetskontrol: Kontinuerlig overvågning af laglægningsprocessen er afgørende for at sikre, at AFP-systemet udfører NC-koden korrekt. Avancerede AFP-systemer er udstyret med sensorer og kameraer, der kan registrere eventuelle afvigelser i realtid, hvilket giver mulighed for øjeblikkelige rettelser. Kvalitetskontrolforanstaltninger såsom ultralydsinspektioner kan integreres i processen for at detektere eventuelle defekter eller abnormiteter i de udlagte kompositmaterialelag.
2.3 Problemer og løsninger i AFP programmering og drift
Materiale rynker og huller: Et af de almindelige problemer i AFP er materiale rynker eller dannelsen af huller under lag-lægningsprocessen, som kan påvirke den strukturelle integritet af delen. Løsning: Disse problemer kan løses ved omhyggeligt at planlægge laglægningsbanen og optimere spændingen og trykket påført af AFP-hovedet. Avancerede simuleringsværktøjer kan forudsige disse problemer før den faktiske produktion, hvilket gør det muligt at foretage justeringer på programmeringsstadiet.
Kompleks geometri: Fremstilling af dele med komplekse geometriske former kan give betydelige programmeringsudfordringer, især med hensyn til at opretholde ensartet fiberorientering og konsolidering. Løsning: For at overvinde dette problem kan softwarealgoritmer, der er designet specifikt til at generere værktøjsstier til komplekse former, bruges. Disse algoritmer kan automatisk justere layup-strategien for at imødekomme udfordrende geometriske former og sikre, at fibrene placeres nøjagtigt i henhold til designspecifikationerne.
Integration med eksisterende fremstillingsprocesser: Integration af AFP-systemer (Automated Fiber Placement) i eksisterende produktionsarbejdsgange kan være udfordrende, især på fabrikker, der er vant til traditionelle kompositmaterialefremstillingsmetoder. Løsning: Succesfuld integration kræver en omfattende strategi, herunder træning af operatører, justering af kvalitetskontrolprocesser for at imødekomme AFP og sikring af, at design- og produktionshold er tilpasset AFP-teknologiens muligheder og begrænsninger.
03,Sammenligning af AFP med andre fremstillingsprocesser
Sammenligning af AFP med andre fremstillingsprocesser Den automatiske fiberplacering (AFP)-processen har omdefineret landskabet for kompositmaterialefremstilling. Sammenlignet med traditionelle processer såsom manuel layup og Automated Tape Laying (ATL), giver det klare fordele. Forståelse af disse sammenligninger kan give indsigt i, hvorfor AFP er blevet den foretrukne metode til fremstilling af kompositmaterialer på tværs af forskellige industrier.
3.1 AFP vs. Manuel opsætning: Effektivitet, kvalitet og omkostningseffektivitet:
AFP øger betydeligt effektiviteten af kompositmaterialefremstilling. Mens manuel oplægning er arbejdskrævende og tidskrævende, automatiserer AFP processen, hvilket drastisk reducerer den tid, der kræves til at producere kompositdele. AFP-maskiner kan arbejde kontinuerligt og nedlægge materialer hurtigere end manuelle metoder.
Kvalitet: AFP giver bedre kvalitetskontrol sammenlignet med manuel layup. Præcisionen af robotsystemer sikrer ensartet materialeplacering og -orientering, hvilket reducerer sandsynligheden for defekter såsom huller, overlapninger eller fejljusteringer. Dette niveau af konsistens er vanskeligt at opnå med manuel layup, som kan introducere variabilitet.
Omkostninger: I første omgang kan investeringen i AFP-teknologi være højere end omkostningerne forbundet med manuel oplægning på grund af behovet for specialiseret udstyr. Den langsigtede omkostningseffektivitet af AFP inkluderer imidlertid reducerede arbejdsomkostninger, øget gennemløb og mindre spild, hvilket ofte retfærdiggør den oprindelige investering. Desuden kan forbedringer i delkvalitet og pålidelighed føre til yderligere omkostningsbesparelser i reduceret inspektion, efterbearbejdning og materialeforbrug.
3.2 AFP og ATL: Ligheder, forskelle og anvendelsesområder
Ligheder: Både AFP og ATL er automatiserede processer til at lægge tape på værktøjer eller forme. Sammenlignet med manuelle metoder er deres fælles mål at forbedre effektiviteten og konsistensen af kompositmaterialefremstilling.
Forskelle: Materialeplacering: AFP giver mulighed for placering af smallere bånd (eller slæb) og kan føre dem langs komplekse kurver og konturer, hvilket giver større designfleksibilitet. I modsætning hertil bruger ATL typisk bredere bånd, velegnet til enklere, fladere dele.
Anvendelsesområder: På grund af sin fleksibilitet og præcision er AFP det foretrukne valg til fremstilling af komplekse luftfartskomponenter med indviklede geometrier, såsom skrogsektioner og vingeskind. ATL er på den anden side mere velegnet til større, mindre komplekse dele.
AFP-teknologien har spillet en væsentlig rolle i at fremme anvendelsen af kompositmaterialer på forskellige områder. Dens præcision og effektivitet gør den særlig værdifuld i luftfartsindustrien, hvor efterspørgslen efter lette, højstyrkekomponenter er afgørende. AFP kan præcist placere fibre i optimerede retninger, forbedre ydeevnen og holdbarheden af rumfartsstrukturer, bidrage til forbedret brændstofeffektivitet og overordnet flyydeevne. I bilindustrien bruges AFP i stigende grad til fremstilling af strukturelle komponenter og karrosseripaneler, hvilket hjælper med at reducere køretøjets vægt uden at gå på kompromis med styrke eller sikkerhed. Ud over disse industrier strækker AFP sig til vindenergisektoren til fremstilling af store, effektive vindmøllevinger, såvel som sportsudstyrsindustrien til fremstilling af højtydende gear.
